長短不一的結構桿件(Rod),組合結點(Joint),而成輕盈且能快速裝置的構架,這就是桁架結構。為作業需求,我親自一一採訪以下案例,有請觀賞。
![](https://static.flickr.com/52/116321850_64a4a543aa.jpg)

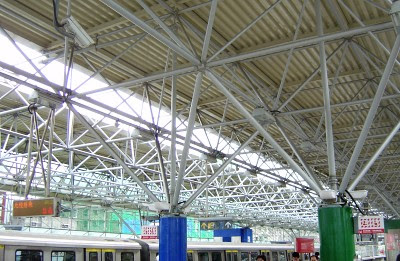

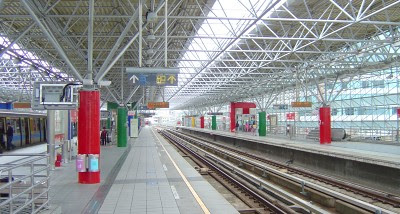

最直覺的聯想案例,莫過於北投捷運站了,整個量體完全是由橫架。
![](https://static.flickr.com/41/116321874_362287a537.jpg)
垂直應力匯聚到柱子,倒立四角錐單體。
![](https://static.flickr.com/47/116321902_50f470dbd5.jpg)
結點單體,注意看可發現桿件上有編號,像巨型樂高。
![](https://static.flickr.com/19/116321919_8897c28491.jpg)
帷幕牆面也全面使用空間桁架。有簍空可通風。
![](https://static.flickr.com/54/116321941_abdc9717dc.jpg)

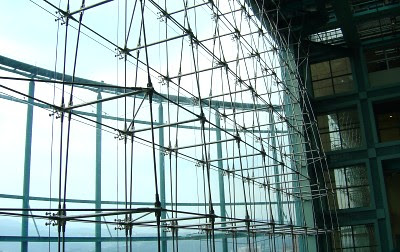

位於士林區的科教館,這邊的桁架帷幕並不再是角錐形。
![](https://static.flickr.com/47/116321962_462627e526.jpg)
而美麗華的中庭彩光罩又趨於平面,快成為Truss而不像Space frame。
![](https://static.flickr.com/45/116321979_a9160cd447.jpg)
美麗華另一景。
![](https://static.flickr.com/34/116321995_e480ea8a71.jpg)
這是位於市政府週邊的採光量體。
![](https://static.flickr.com/55/116322023_dc153ae847.jpg)
內部骨架也是由空間桁架所構成。
![](https://static.flickr.com/38/116322051_bd73b547bb.jpg)

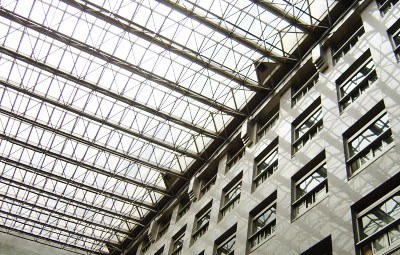

進到市府中庭,仰頭看都是桁架。
![](https://static.flickr.com/41/116322103_93858d4f60.jpg)
所有的室內採光全省了下來。
![](https://static.flickr.com/42/116322128_281196dcfb.jpg)
市府前市民公園,桁架地下亭,似乎不少市政建設都採空間桁架。
![](https://static.flickr.com/48/116322155_b71234c550.jpg)
這東西做成曲面很方便。
![](https://static.flickr.com/52/116322192_de5405566f.jpg)

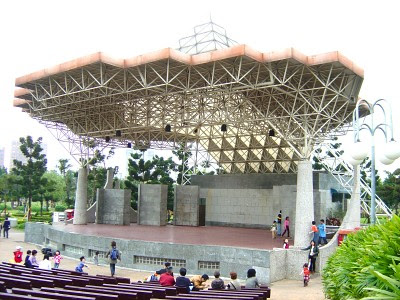

大安森林公園,裡頭的露天音樂台也使用了大量空間桁架。
![](https://static.flickr.com/36/116322212_264f4be58d.jpg)
整齊劃一的重複性桿件。
![](https://static.flickr.com/42/116319907_ccb98e3682.jpg)
仰角一景。
![](https://static.flickr.com/19/116322247_3cc5bfb2b6.jpg)
舞台整體水平對秤。
![](https://static.flickr.com/44/116322267_eb3e4d6ac2.jpg)
交錯體的美感。
![](https://static.flickr.com/49/116322294_9ed8dc92b7.jpg)

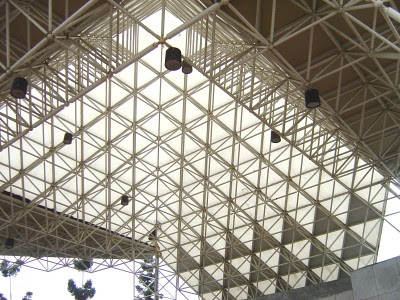

90度屋頂仰角拍攝。相當漂亮。
![](https://static.flickr.com/35/116322325_588781680a.jpg)

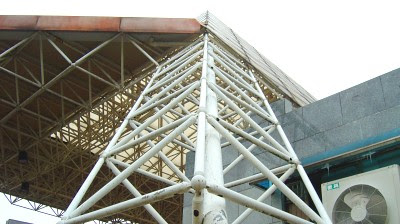

桿件愈接近柱子愈粗。
